肖特基二極管SS16A是一種常用的電子元件，被廣泛應用于各種電路中。作為一種整流二極管，它的特性和用途都非常重要。今天新邦微將詳細介紹肖特基二極管SS16A的基本原理、結構、工作特性以及在實際應用中的重要性。

　　一、肖特基二極管SS16A的基本原理

　　首先，我們來了解肖特基二極管SS16A的基本原理。肖特基二極管是一種特殊類型的二極管，它的結構與普通的PN結二極管有所不同。它的正向特性類似于普通二極管，但其反向特性非常特殊。肖特基二極管是由金屬與半導體材料直接接觸而形成，而普通二極管是由P型和N型半導體材料構成的。

　　二、肖特基二極管SS16A產品參數

　　肖特基二極管的結構非常簡單，由一個P型半導體材料和一個金屬層組成。金屬層被放置在P型半導體材料的接觸面上，并通過金屬與半導體之間的Schottky勢壘形成。

　　產品品牌：新邦微XBW

　　產品類型：肖特基二極管

　　產品型號：SS16A

　　產品描述：1A 60V

　　產品封裝：DO-214AC/SMA

　　反向耐壓(Vrrm)：60V

　　反向電壓(Vr) ：60V

　　正向壓降(Vf) ：0.7V

　　正向電流IF(A) ：1A

　　正向浪涌電流(Ifsm)：30A

　　工作溫度范圍 ：-55℃ to +125℃

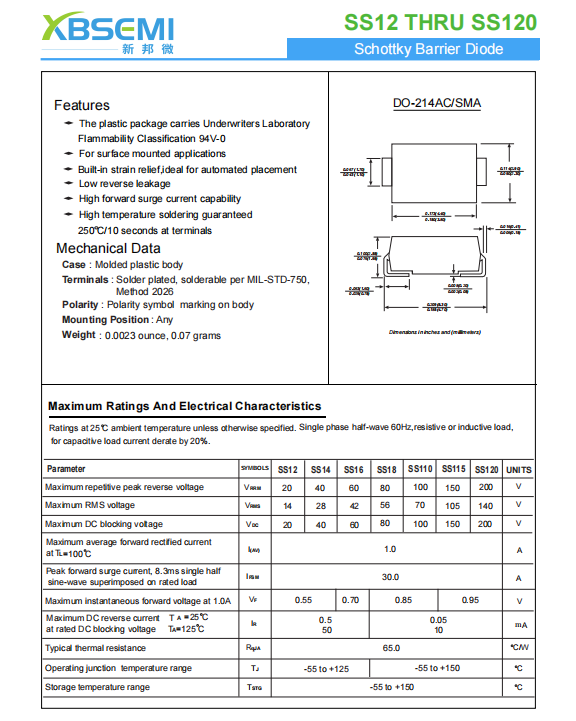

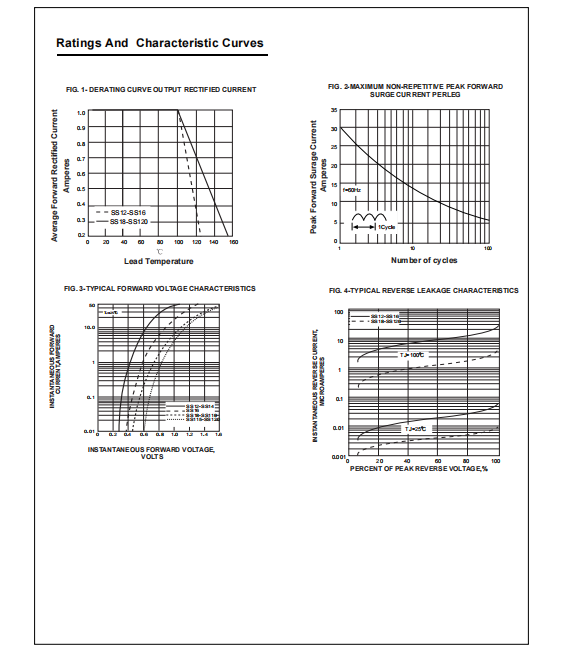

　　肖特基二極管SS16A規格書如下：

　　三、肖特基二極管SS16A的特點

　　這種結構使肖特基二極管具有以下特點：

　　1、低正向電壓降：與普通二極管相比，肖特基二極管的正向電壓降較低。這意味著在正向?qū)顟B(tài)下，其電壓損失很小，有利于提高電路的效率。

　　2、快速開關速度：由于肖特基二極管的結構簡單，它具有快速的開關速度。在高頻應用中，肖特基二極管可以實現更高的開關速度，有助于提高電路的響應速度。

　　3、低反向漏電流：由于金屬與半導體之間的Schottky勢壘，肖特基二極管的反向漏電流很小。這樣可以減小功耗，并提高電路的穩定性。

　　四、肖特基二極管SS16A的應用場景

　　肖特基二極管SS16A在實際應用中具有廣泛的用途。以下是一些常見的應用場景：

　　1、整流電路：肖特基二極管在整流電路中可以替代普通二極管，以提高電路的效率。在高頻整流電路中，肖特基二極管的快速開關速度使其成為理想的選擇。

　　2、開關電源：開關電源是實現電能轉換的重要裝置，肖特基二極管可應用于開關電源中的整流和互斥電路，提高功率轉換效率。

　　3、逆變電路：逆變電路用于將直流電源轉換為交流電源，以滿足特定設備的電源要求。在逆變電路中，肖特基二極管可以有效地控制電流的流動方向，確保電路正常工作。

　　4、電子設備的保護回路：肖特基二極管可以應用于電子設備的保護回路，起到過流、過壓等異常情況下的保護作用。

　　5、太陽能電池：太陽能電池是一種利用光能轉化為電能的裝置，而太陽能電池陣列中需要使用肖特基二極管進行輸出電流的保護和控制。

　　綜上所述，肖特基二極管SS16A作為一種重要的電子元件，具有低正向電壓降、快速開關速度和低反向漏電流等特點。它在整流電路、開關電源、逆變電路、保護回路以及太陽能電池等領域都具有重要的應用價值。隨著電子技術的發展，肖特基二極管的應用前景將更加廣闊。
